内容 |
注意項目 |
| 1. |
負荷対象物及び、水素供給チューブを
外して下さい。
|
・付属の連結工具を使用して下さい。 |
2.
|
本体のパージバルブ付ボルト側のナット
を付属の工具で固定し、締付けナットを
緩めて下さい。 |
・左回りに回して下さい。
・金属プレートの突起部及び白いプレートが
同時に回らないようにゆっくり緩めて下さい。 |
3.
|
外したナットのゴムリングを外して
下さい。 |
|
| 4. |
本体からパージバルブ付ボルトを抜いて
下さい。 |
・２枚の白いプレートを手ではさみ、間の
構成パーツの並び順序が変わらないよう
に注意して下さい。
もし、落としたりして、並び順序がわからなく

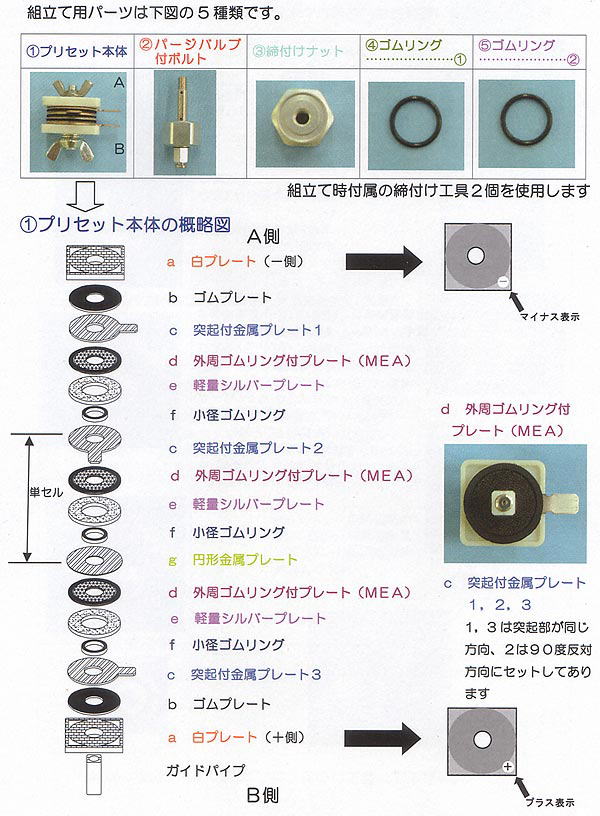

なった時は「プリセット本体の概略図」を
参照下さい。
注意：パーツは手で直接触れないようにゴ
ム手袋等を使用して下さい。
・中央に白いパイプが挿入されていますので
落とさないように注意して下さい。 |
| 5. |
パージバルブ付ボルトのゴムリングを
外して下さい。 |
|
| 6. |
本体を組立て時にはずした保管用蝶ネジ
蝶ボルトで固定させて下さい。 |
・プラス表示白プレート側から蝶ボルト
を差し込んで下さい。
・全体が動かない程度に締めこんで下さい。 |
7.
|
各々のパーツは最初に入っていた袋に
入れて下さい。 |
・袋はチャックをした状態で保管して下さい。 |
ご注意：組立て、分解を繰り返して行う場合、本体の構成パーツが密着している
箇所がありますので無理に引き剥がさないように注意して下さい。
|
分解手順書
本製品は組立てと分解を繰り返して行うことが可能です。
組立てた順序の逆を行います。
