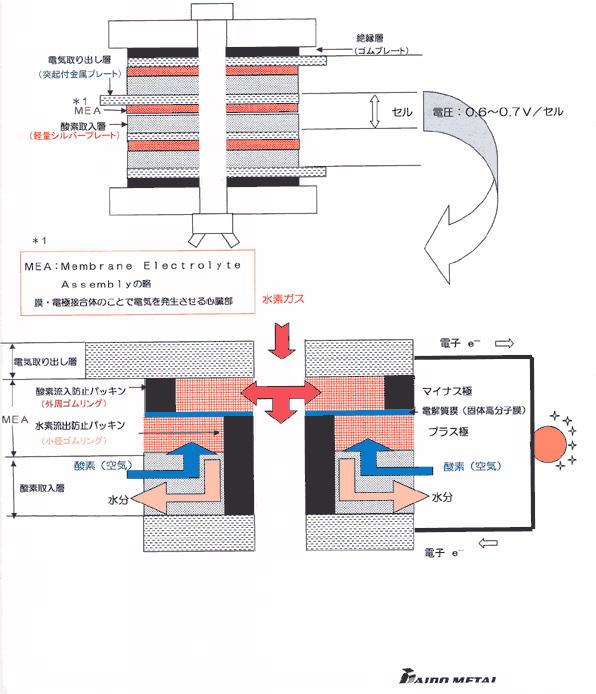

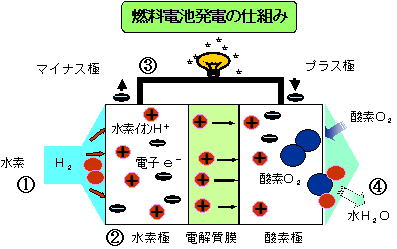

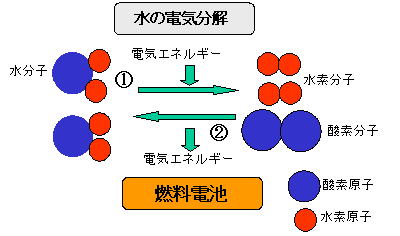

■ 燃料電池の基礎 ■ PFC-ED2発電 メカニズム 特定商取引法 に基づく表示 プライバシーポリシー 弊社のカート・システムは、 株式会社ＮＴＴ データキュビット のショップギアを使用しています。 このシステムでは、お客様のプライバシー保護のためにベリサイン社のデジタルIDを導入したSSL暗号化通信を実現しています。 ものづくりについて SPACE工房　工作教室 関連著書紹介 １．燃料電池とは： 　　　燃料としての水素と酸素から水を生成する反応において、 　　水素の電子の電気エネルギーをとりだす発電装置。 ２．乾電池との違い： 　　　乾電池は電池本体に電気エネルギーを蓄えている 　　電気の貯水槽であるのに対して、燃料電池は外部からの 　　燃料供給により電気エネルギーを作りだす電気の生産工場（発電装置）。 ３．燃料電池の将来性： 　　　燃料電池から排出される物質はその大部分が水であり、 　　環境にもやさしく、将来、次世代新エネルギー源の柱になる 　　ともいわれています。 　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　 【図１】 　　　　　　　　　　　　　　　　　　　　　　　 【図１】 水の電気分解と燃料電池 �@ 水に電気を流すと水素と酸素に分かれます。 　　これが水の電気分解です。 �A 燃料電池はこの逆の反応です。 　　水素と酸素から水を作る際に電気エネルギーを取り出す装置が燃料電池です 　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　【図２】 【図２】 燃料電池発電の仕組み 　�@ 図左側から水素が水素極に流れてきます。 　�A 水素は電解質膜と水素極の間に存在する触媒の働きで 　　　プロトン（水素イオンＨ＋）と電子（ｅ−）に分かれます。 　　　分かれたプロトン（Ｈ＋）は電解質膜中を通過できますが、 　　　電子（ｅ−）は通り抜けることが出来ません。 　　　電子（ｅ−）は水素極に蓄積されて行きます。 　�B 水素極と酸素極に電線と負荷対象物をつなぐと、電子（ｅ−）は 　　　蓄積されている水素側から酸素側に流れていきます。 　　　このときに負荷対象物を稼動させる事が出来ます。 　　　（電気が流れた事になります） 　�C 図右の酸素極では電解質膜を通過してきたプロトン（Ｈ＋）と 　　　酸素極に供給されている酸素と水素側から移動してきた電子（ｅ−）とが 　　　化学反応し，水が生成されることになります。 　　　全体の反応は水素と酸素から水ができることになります。 ▲このページのTOPへ 燃料電池 ＰＦＣ-ＥＤ２（固体高分子型）発電のメカニズム 資料提供：大同メタル工業株式会社 ▲このページのTOPへ Copyright (C)2006 SPACE-DEVICE,Inc All Rights Reserved.
